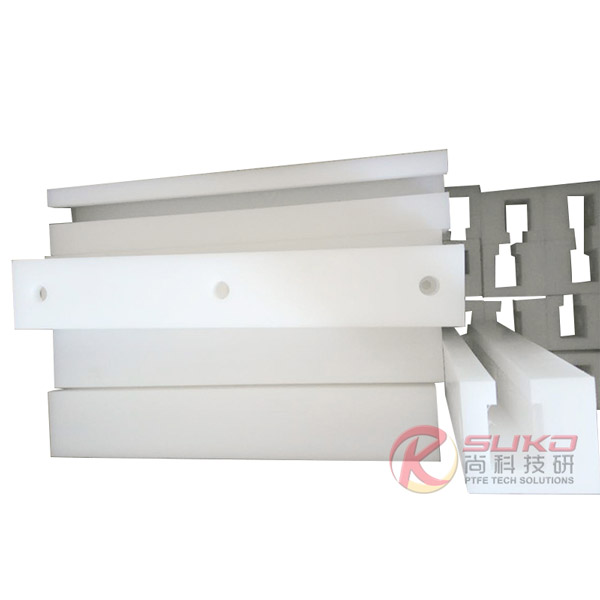

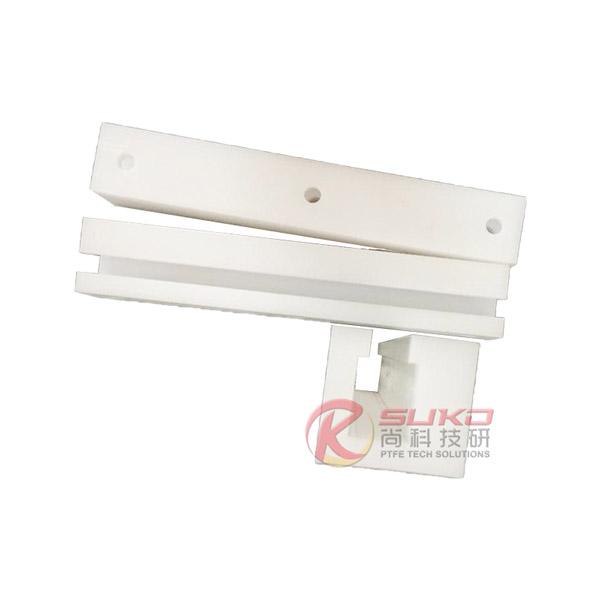

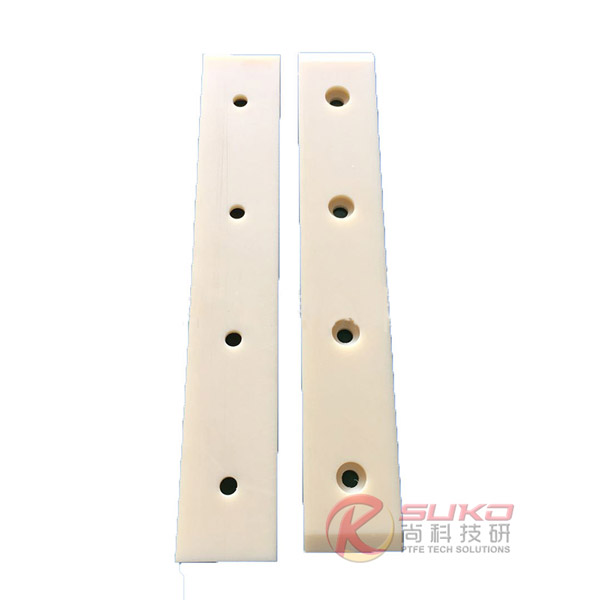

江苏尚科氟塑专业生产定制化PTFE打孔导轨耐磨板，产品按客户安装图纸预先加工好沉头安装孔，可直接安装于金属导轨、滑动平台、设备机架及各类低摩擦运动系统中，有效减少金属与金属之间的直接接触，保护昂贵导轨表面免受磨损和腐蚀。

产品核心优势

• 按图纸预钻沉头安装孔，到货即装，无需现场二次加工

• 沉头孔设计确保螺钉头部低于滑动表面，不干涉运动部件

• PTFE材料自润滑、低摩擦，无需油脂润滑

• 优异的耐化学腐蚀性，耐受酸碱、溶剂及潮湿环境

• 有效消除金属接触产生的噪音、划伤及爬行现象

• 可作为可更换的耐磨层，延长金属导轨使用寿命

• 长度、宽度、厚度、孔径、孔距、沉头尺寸均可按需定制

• 可选原生PTFE及多种耐磨填充牌号

产品介绍

PTFE打孔导轨耐磨板是将PTFE板材按照客户提供的安装图纸，精确加工出沉头安装孔、定位孔、槽口等细节的定制化耐磨部件。沉头孔的设计使得安装螺钉头部完全低于PTFE滑动表面，在设备运行过程中不会与运动部件发生接触、刮擦或卡阻。

该产品安装在金属运动部件之间，作为可更换的低摩擦耐磨层，代替传统的金属-金属直接接触。它不仅能显著降低摩擦阻力，还能有效保护昂贵的金属导轨面免受磨损和腐蚀介质的侵蚀。当耐磨板磨损后，只需单独更换耐磨板即可，无需整体更换金属导轨，大幅降低设备维护成本。

江苏尚科氟塑可按照客户的导轨尺寸、安装方式及工况要求，定制产品的整体尺寸、孔径、沉头角度、沉头深度、孔间距、边距、槽口、台阶及材料牌号。

何时需要选用PTFE导轨耐磨板？

当您的滑动系统出现以下一种或多种情况时，应考虑选用PTFE导轨耐磨板：

• 润滑油或润滑脂可能污染产品，或在使用中容易吸附粉尘

• 酸、碱、溶剂、水汽等介质会对金属导轨造成腐蚀

• 金属-金属直接接触产生噪音、划伤或低速爬行现象

• 整体更换金属导轨成本过高

• 设备需要一个可更换的低摩擦耐磨层

• 安装螺钉必须低于滑动接触面，不得凸出

• 希望减少日常润滑和维保工作量

对于轻度至中度载荷且强化学介质暴露的工况，原生PTFE即可满足要求。对于往复运动、较高载荷或长寿命要求的工况，建议选用玻纤、碳纤、石墨等填充改性PTFE牌号。江苏尚科氟塑根据导轨尺寸、载荷、速度、温度、化学介质、安装方式及预期寿命综合选材。

PTFE导轨耐磨板能解决什么问题？

金属导轨在长期往复运行后，容易出现划伤、腐蚀、振动、噪音及低速爬行等问题。传统的油或油脂润滑虽然能降低摩擦，但在以下场景中往往不适用：

• 食品、制药行业，油脂可能污染产品

• 化工设备中，油脂在酸碱介质中失效

• 高温环境中，油脂挥发或碳化

• 洁净车间，油脂易吸附粉尘

PTFE导轨耐磨板作为可更换的耐磨层，能够：

• 减少金属导轨表面的直接磨损

• 改善启动性能和低速运动平稳性

• 降低对传统润滑剂的依赖

• 减少设备振动和运行噪音

• 防止金属部件直接接触

• 磨损后可单独更换

• 延长金属导轨的使用寿命

• 降低昂贵导轨系统的维护成本

典型应用场景

化工处理设备
用于滑动门、阀门机构、可移动平台、设备盖板及定位系统中，耐受酸、碱、溶剂及潮湿环境。

工业机械
安装于低速滑动平台、夹具、定位机构、滑动框架及往复运动系统中，降低摩擦并保护金属表面。

包装与输送设备
作为耐磨条，在包装和输送系统中引导产品、支撑运动部件并提供低摩擦接触面。

食品与制药设备
可选用符合食品接触要求的PTFE牌号，适用于传统润滑剂可能造成污染风险的设备。

高温设备
在载荷和安装设计允许的前提下，可用于烘箱、干燥机及加热生产线中的低速滑动部件。

水处理与潮湿环境
PTFE具有良好的耐水性和耐腐蚀性，适用于暴露于湿气、水或腐蚀性液体的导向和滑动部件。

为什么采用沉头安装孔？

标准螺钉头部如果凸出于耐磨板表面，可能会与运动部件产生干涉、卡阻或划伤。沉头孔设计将螺钉头部完全置于PTFE滑动表面以下，具有以下优势：

• 保持接触面平整，无凸起

• 防止螺钉划伤运动部件

• 减少运行过程中的干涉风险

• 更换和维护更加方便

• 提高安装后的稳定性

江苏尚科氟塑可根据所选紧固件定制沉头直径、角度、深度、孔距及边距。

可定制参数

江苏尚科氟塑可按照客户安装图纸定制以下项目：

提示：PTFE的典型工作温度范围为-180℃至+260℃，实际使用温度取决于载荷、运动速度、PTFE牌号、安装方式及运行环境。

材料选择指南

原生PTFE
提供优异的耐化学腐蚀性、电绝缘性和极低的摩擦系数。适用于轻至中度载荷、以耐腐蚀、清洁性、绝缘性或低摩擦为主要要求的工况。

玻纤填充PTFE
具有更好的耐磨性、抗蠕变性和尺寸稳定性，适用于承受往复滑动运动的导轨耐磨板。

碳纤/石墨填充PTFE
可改善耐磨性、尺寸稳定性和导热性，适用于需要更稳定滑动性能的工业设备。

其他填充PTFE
可根据载荷、速度、对磨面材质、温度、化学介质及预期寿命评估其他填充方案。

重要提示：原生PTFE不适用于所有重载工况。对于持续压力、往复运动或严苛耐磨要求的应用，选择合适的填充牌号往往比简单地增加厚度更为重要。

工程注意事项

原生PTFE相对金属较软，在持续重载下可能发生蠕变或变形。对于频繁运动、较高载荷或长寿命要求的应用，通常建议选用填充PTFE。

本产品设计用于滑动接触和低至中速运动，并非完整的直线轴承系统，不能替代所有高速或重载金属导轨。

生产前需评估以下信息：

• 静态和动态载荷

• 滑动速度

• 运动频率

• 工作温度

• 化学介质

• 对磨面材质及表面状态

• 所需工作间隙

• 安装方式

• 预期使用寿命

常见问题

PTFE导轨耐磨板适用于腐蚀性设备吗？
适用。当导轨暴露于酸、碱、溶剂、水或湿气时，PTFE是理想的选择。它提供低摩擦滑动表面，且不像传统金属那样生锈。具体牌号需根据化学介质、浓度、温度、载荷及运动频率选择。

PTFE耐磨条能替代润滑的金属滑动面吗？
在许多低速和中速应用中，PTFE耐磨条可以减少或消除对传统油或润滑脂的需求，同时防止金属直接接触。高速、重载或精密定位系统需进行工程评估。

选原生PTFE还是填充PTFE？
当耐化学性、电绝缘性、清洁性或材料纯度是主要要求时，选原生PTFE。当导轨需要更好的耐磨性、尺寸稳定性、导热性或承载能力时，选填充PTFE。

如何防止安装螺钉划伤滑动部件？
采用沉头或埋头安装孔，使螺钉头低于PTFE滑动表面，不会与运动部件发生干涉。江苏尚科氟塑可根据安装螺钉定制孔径、深度、角度、孔距及边距。

可以按样品复制现有导轨耐磨板吗？
可以。江苏尚科氟塑可根据图纸、现有样品或完整安装尺寸进行生产。请提供总长、宽度、厚度、孔位、沉头尺寸、装配间隙及所需数量。

可以提供样品试制吗？
可以。可安排样品及小批量生产，用于尺寸、安装及运行验证。样品确认后，可按同一图纸进行批量生产。

获取报价

如需定制PTFE打孔导轨耐磨板，请将您的图纸、安装尺寸、工况条件（载荷、速度、温度、化学介质）及所需数量发送给我们。信息越完整，我们越能为您推荐精准的材料和制造方案。

电话 / 微信：19975113419

温馨提示：本文中的产品描述及参数仅供参考，具体尺寸、公差及材料选型请与我们的技术人员沟通确认，以确保产品完全满足您的应用需求。
